簡單認識芯片里的電阻電容

2022-04-15 18:00:50 4509

我們熟悉的電阻、電容，在集成電路里是什么樣的？一起來初步學習集成電路版圖設計中的電阻和電容知識，做一次芯片級的秘境探幽。

1. 電阻

1.1 薄膜電阻與方塊電阻

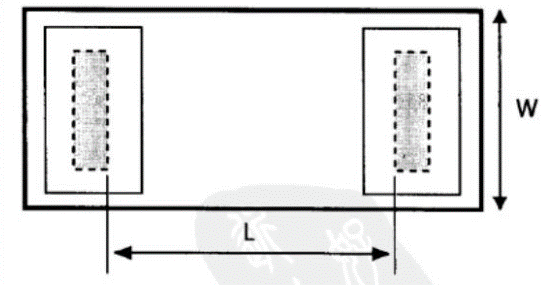

集成電路的電阻一般由擴散或者淀積層形成，通?？梢杂煤穸纫欢ǖ谋∧ぷ鳛槟Ｐ汀＿x個矩形的薄膜，我們就有了這樣的一個方塊電阻。

材料決定了這個電阻的電阻率為ρ，矩形薄膜的長度為L，寬度W，厚度d，

其電阻值應為 R=ρL/Wd.

做版圖設計時ρ和d是定量，我們?nèi)￠L寬各為1，就有了一個方塊電阻Rs，于是設計中只要自己控制長度與寬度，就有了不同阻值的電阻R，計算公式為：

R=Rs*L/W（Rs單位為歐姆/sq）

那么版圖中只要給出長和寬，就得到需要的電阻？且慢，電阻的阻值不能由這個公式簡單計算，必須考慮工藝因素和電流特點這些附加因素。

1.2 附加因素的電阻版圖

光刻的過程會引起氧化層窗口輕微的擴張或收縮，橫向的擴散會導致電阻變寬，接觸孔附近電流的不均勻也會影響阻值，這些需要在版圖設計中做調整，才能得到需要的阻值。

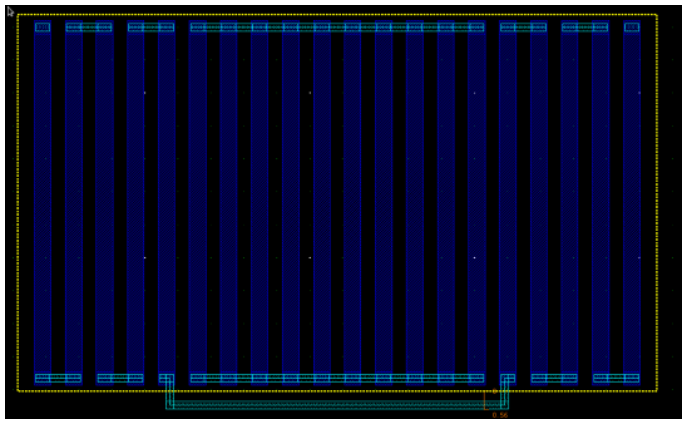

版面上布圖，圖形有拐角是正常的，但電流并不均勻地流過電阻的拐角處，拐角處的方塊電阻約為0.56sq；版圖的拐角要用調整的公式計算。

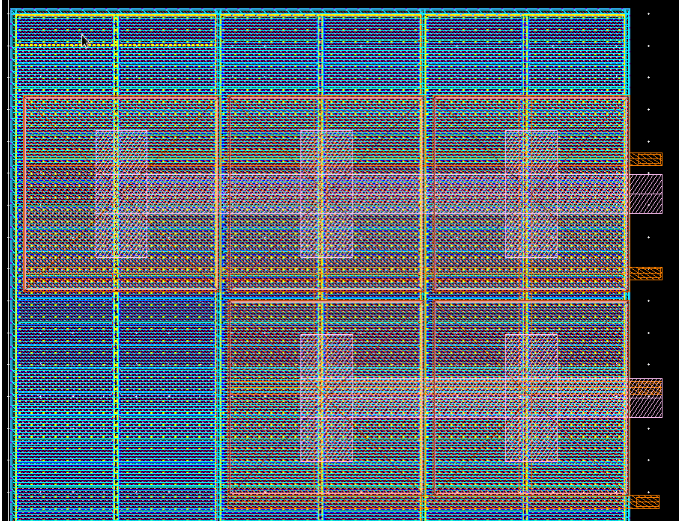

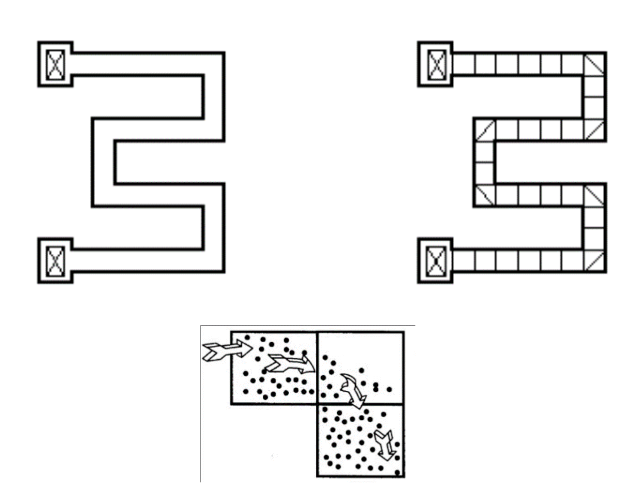

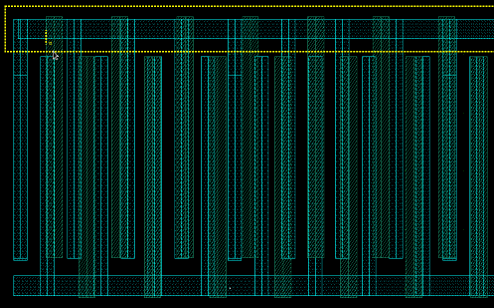

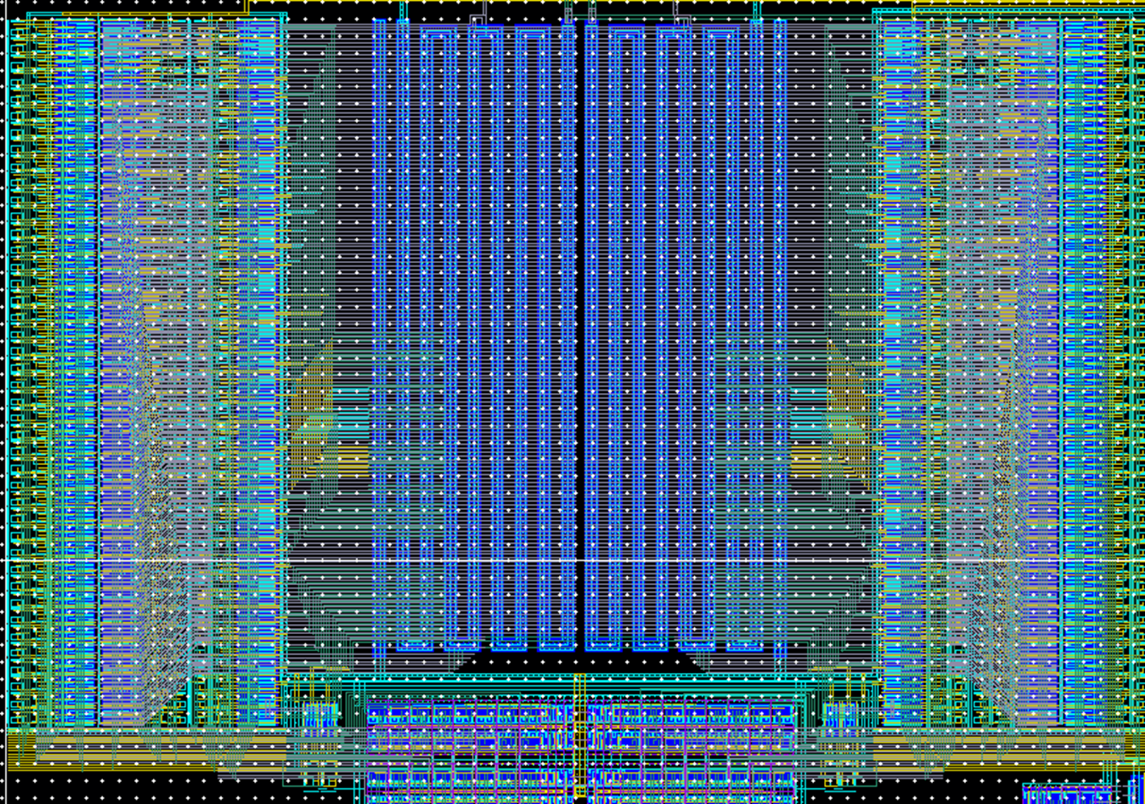

電阻版圖示例

傳感器|信號調理芯片|集成電路設計|芯片

這里應用了拐角式電阻而非普通電阻的原因：

1）普通電阻L/W不能小于2/1；

2）普通電阻存在連接點，所以電阻值并非平均分布。

1.3 電阻溫度系數

溫度的影響在集成電路版圖設計中必須考慮，電阻的阻值受溫度的影響，電阻溫度系數公式為：

R(T)為溫度T下的電阻，R(T0)為溫度T0下的阻值，TC是以百萬分之一每攝氏度為單位的電阻溫度系數（TRC）。

2. 電容

用到電容的時候，電容C的邏輯定義是這樣的：

Q=CV

其中Q代表施加在導體上的電荷，V代表電荷引起的電勢差，C就是通常所稱的電容。C其實是電容的比例常數，其數值是由電容的幾何和物理參數（極板面積，板間距，極板間電解質參數等等）決定。

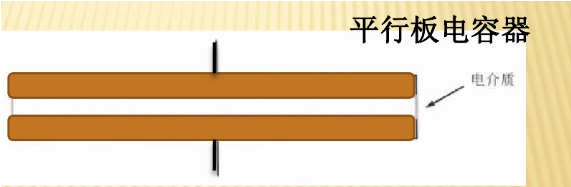

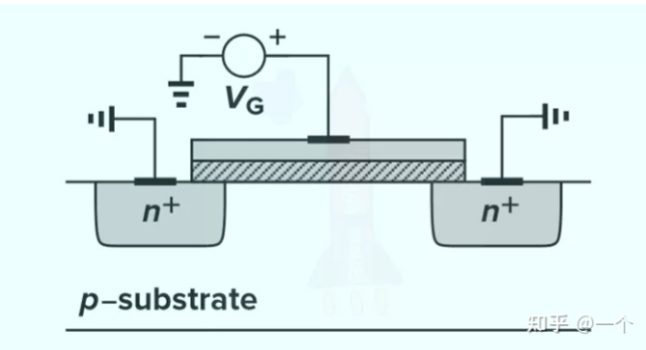

集成電路中所有的電容都是平行板電容器（parallel-plate capacitor），它由被稱為電極的兩塊導電平板和一層被稱為電介質的絕緣材料構成。

2.1 常見電容的原理及版圖

2.1.1. MIM電容

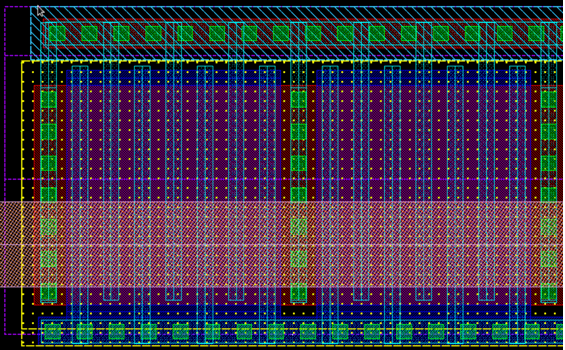

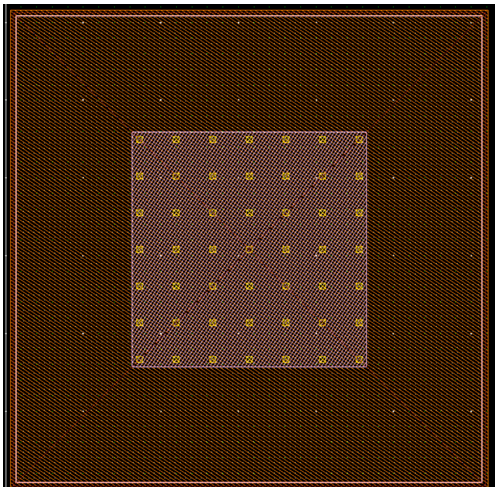

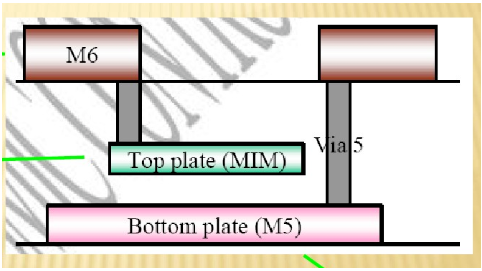

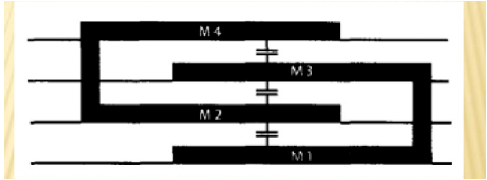

集成電路中最常見的電容，通常由頂層金屬M(fèi)n以及下一層金屬M(fèi)n-1構成，因金屬層間存在氧化層距離較遠，所以電容值不大。為解決此問題一般會在兩層金屬間引入一層光罩，再用孔（VIA）將上極板與之相連，所以MIM電容實際上是光罩與下極板之間的電容，此時極板間距離縮短，電容值變大。
